ППCПвПвМнг(А)-FRHF

Отправить заявку

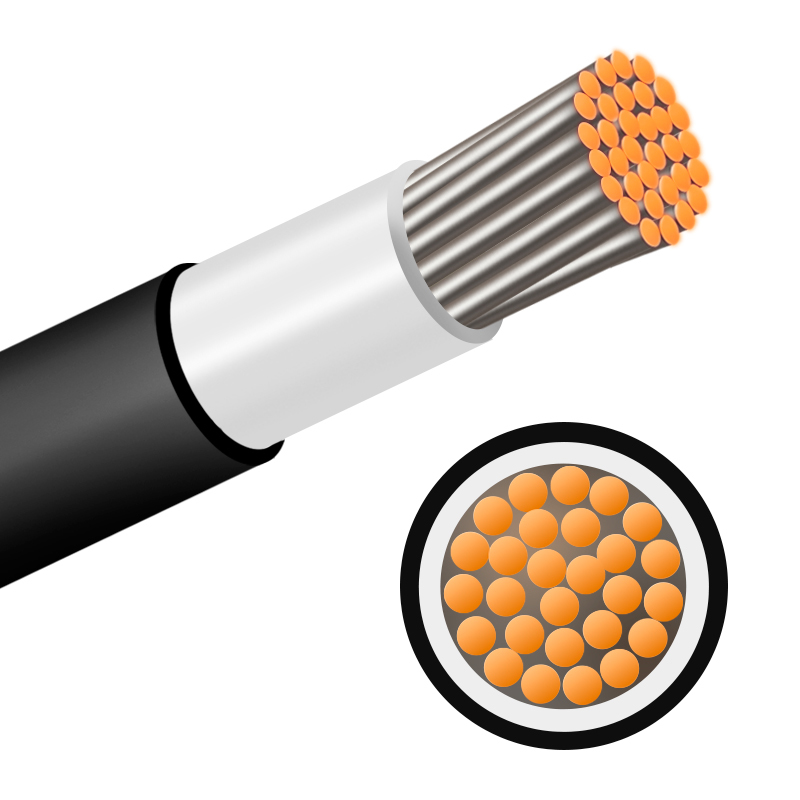

Провод силовой малогабаритный пониженной пожарной опасности, огнестойкий, для подвижного состава рельсового транспорта с изоляцией и оболочкой из сшитой полимерной композиции, не содержащей галогенов, маслостойкий

Основные конструктивные размеры проводов марки ППСПвПвМнг(А)-FRHF:

Номинальное сечение жил, мм²	Номинальная толщина изоляции провода, мм					Номинальная толщина оболочки провода, мм
	Номинальное переменное напряжение, В
	660	1000	2000	3000	4000	660	1000	2000	3000	4000
0,35	0,3	0,4	0,5			0,3	0,3	0,3
0,5	0,3	0,4	0,5	0,6		0,3	0,3	0,3	0,3
0,75	0,3	0,4	0,5	0,6		0,3	0,3	0,3	0,3
1,0	0,3	0,4	0,5	0,6		0,3	0,3	0,3	0,3
1,5	0,4	0,5	0,6	0,7	0,8	0,3	0,3	0,3	0,3	0,3
2,5	0,4	0,5	0,6	0,7	0,8	0,3	0,3	0,3	0,3	0,3
4	0,4	0,5	0,6	0,7	0,8	0,3	0,3	0,3	0,3	0,3
6	0,4	0,5	0,6	0,7	0,8	0,3	0,3	0,3	0,3	0,3
10	0,6	0,7	0,8	0,9	1,0	0,4	0,4	0,4	0,4	0,4
16	0,6	0,7	0,8	0,9	1,0	0,4	0,4	0,4	0,4	0,4
25	0,7	0,8	0,9	1,0	1,1	0,5	0,5	0,5	0,5	0,5
35	0,7	0,8	0,9	1,0	1,1	0,5	0,5	0,5	0,5	0,5
50	0,8	0,9	1,0	1,1	1,2	0,6	0,6	0,6	0,6	0,6
70	0,8	0,9	1,0	1,1	1,2	0,6	0,6	0,6	0,6	0,6
95	1,0	1,1	1,2	1,3	1,4	0,6	0,6	0,6	0,6	0,6
120	1,0	1,1	1,2	1,3	1,4	0,6	0,6	0,6	0,6	0,6
150	1,2	1,3	1,4	1,5	1,6	0,6	0,6	0,6	0,6	0,6
185	1,4	1,5	1,6	1,7	1,8	0,6	0,6	0,6	0,6	0,6
240	1,4	1,7	1,8	1,9	2,0	0,6	0,6	0,6	0,6	0,6
300	1,8	1,9	2,0	2,1	2,2	0,6	0,6	0,6	0,6	0,6
400	1,9	2,0	2,1	2,2	2,3	0,6	0,6	0,6	0,6	0,6

Расчетные массы проводов марки ППСПвПвМнг(А)-FRHF:

Номинальное сечение жил, мм²	Напряжение, В
Номинальное сечение жил, мм²	660	1000	2000	3000	4000
0,35	13	15	16
0,5	15	17	19	20
0,75	18	19	21	23
1,0	22	24	26	28
1,5	31	33	36	38	40
2,5	43	45	48	50	53
4	60	63	66	68	71
6	78	81	84	87	90
10	127	114	117	121	125
16	187	191	195	200	204
25	270	275	280	285	290
35	364	370	375	380	386
50	511	517	523	529	535
70	711	718	726	733	740
95	938	946	954	963	971
120	1194	1203	1213	1222	1232
150	1480	1490	1500	1510	1520
185	1771	1782	1793	1804	1816
240	2325	2337	2349	2361	2373
300	2846	2860	2874	2889	2903
400	3778	3794	3810	3826	3841
