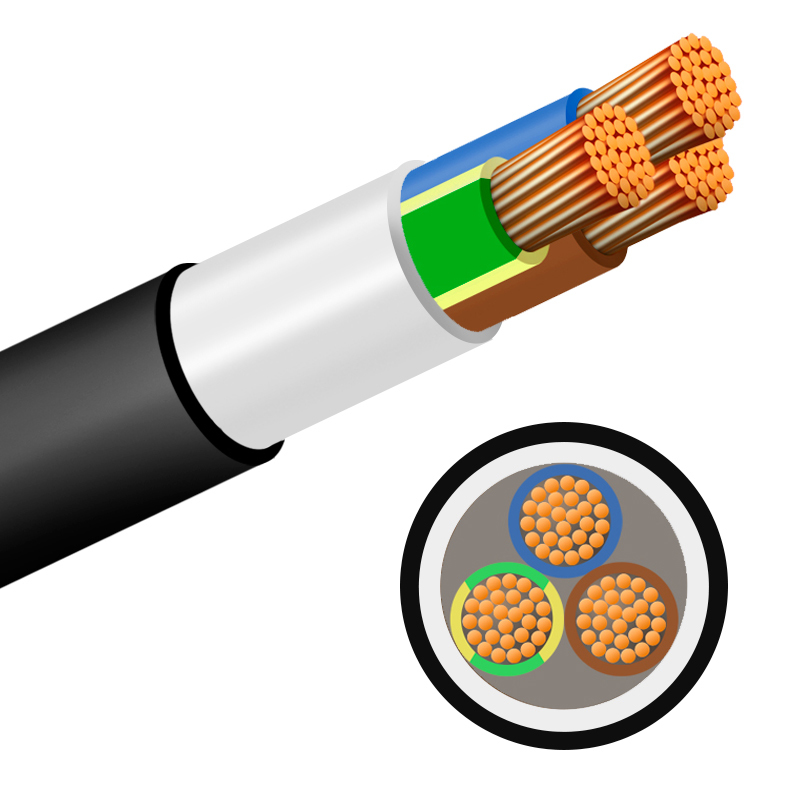

КПСТПнг(А)-HF
Кабель, пониженной пожарной опасности, для подвижного состава рельсового транспорта с изоляцией из термоэластопласта самозатухающего, не содержащего галогенов, в оболочке из маслобензостойкой полимерной композиции, не содержащей галогенов, пониженной пожарной опасности
Основные конструктивные размеры кабелей марки КПСТПнг(А)-HF
Номинальная толщина оболочки, номинальный наружный диаметр и расчетная масса кабелей марки КПCТПнг(А)-HF соответствуют значениям, указанным в таблице:
| Число и номинальное сечение жил, мм2 | Номинальная толщина оболочки, мм | Номинальный наружный диаметр кабеля, мм | Расчетная масса кабеля, кг/км |
| 2х0,35 | 1,2 | 6,5 | 46 |
| 3х0,35 | 1,2 | 6,9 | 54 |
| 4х0,35 | 1,2 | 7,4 | 64 |
| 5х0,35 | 1,2 | 8,0 | 75 |
| 7х0,35 | 1,5 | 9,2 | 105 |
| 12х0,35 | 1,5 | 11,6 | 157 |
| 16х0,35 | 1,5 | 12,7 | 193 |
| 19х0,35 | 1,5 | 13,4 | 218 |
| 24х0,35 | 1,5 | 15,4 | 267 |
| 27х0,35 | 1,5 | 15,7 | 289 |
| 33х0,35 | 1,5 | 16,9 | 339 |
| 37х0,35 | 1,5 | 17,5 | 370 |
| 2х0,5 | 1,2 | 6,8 | 51 |
| 3х0,5 | 1,2 | 7,1 | 61 |
| 4х0,5 | 1,2 | 7,7 | 73 |
| 5х0,5 | 1,2 | 8,3 | 86 |
| 7х0,5 | 1,5 | 9,6 | 120 |
| 12х0,5 | 1,5 | 12,1 | 182 |
| 16х0,5 | 1,5 | 13,3 | 225 |
| 19х0,5 | 1,5 | 13,9 | 256 |
| 24х0,5 | 1,5 | 16,1 | 315 |
| 27х0,5 | 1,5 | 16,5 | 343 |
| 33х0,5 | 1,5 | 17,7 | 404 |
| 37х0,5 | 1,7 | 18,7 | 461 |
| 2х0,75 | 1,2 | 7,0 | 56 |
| 3х0,75 | 1,2 | 7,4 | 68 |
| 4х0,75 | 1,2 | 8,0 | 82 |
| 5х0,75 | 1,5 | 9,2 | 110 |
| 7х0,75 | 1,5 | 9,9 | 136 |
| 12х0,75 | 1,5 | 12,6 | 208 |
| 16х0,75 | 1,5 | 13,9 | 259 |
| 19х0,75 | 1,5 | 14,6 | 295 |
| 24х0,75 | 1,5 | 16,9 | 364 |
| 27х0,75 | 1,5 | 17,2 | 398 |
| 33х0,75 | 1,7 | 18,9 | 488 |
| 37х0,75 | 1,2 | 19,6 | 536 |
| 2х1,0 | 1,2 | 7,5 | 64 |
| 3х1,0 | 1,5 | 7,9 | 79 |
| 4х1,0 | 1,5 | 9,1 | 110 |
| 5х1,0 | 1,5 | 9,9 | 128 |
| 7х1,0 | 1,5 | 10,6 | 160 |
| 12х1,0 | 1,5 | 13,6 | 247 |
| 16х1,0 | 1,5 | 15,0 | 310 |
| 19х1,0 | 1,2 | 15,7 | 355 |
| 24х1,0 | 1,7 | 18,7 | 457 |
| 27х1,0 | 1,7 | 19,1 | 500 |
| 33х1,0 | 1,7 | 20,5 | 590 |
| 37х1,0 | 1,7 | 21,2 | 649 |
| 2х1,5 | 1,2 | 8,0 | 76 |
| 3х1,5 | 1,5 | 9,0 | 109 |
| 4х1,5 | 1,5 | 9,7 | 131 |
| 5х1,5 | 1,5 | 10,6 | 155 |
| 7х1,5 | 1,5 | 11,4 | 196 |
| 12х1,5 | 1,5 | 14,6 | 307 |
| 16х1,5 | 1,5 | 16,2 | 388 |
| 19х1,5 | 1,5 | 17,0 | 446 |
| 24х1,5 | 1,7 | 20,2 | 574 |
| 27х1,5 | 1,7 | 20,6 | 629 |
| 33х1,5 | 1,7 | 22,2 | 747 |
| 37х1,5 | 1,7 | 23,0 | 823 |
| 2х2,5 | 1,5 | 9,6 | 114 |
| 3х2,5 | 1,5 | 10,1 | 145 |
| 4х2,5 | 1,5 | 10,9 | 178 |
| 5х2,5 | 1,5 | 11,9 | 213 |
| 7х2,5 | 1,5 | 12,8 | 274 |
| 12х2,5 | 1,5 | 16,6 | 437 |
| 16х2,5 | 1,7 | 18,8 | 577 |
| 19х2,5 | 1,7 | 19,8 | 666 |
| 24х2,5 | 1,7 | 23,1 | 829 |
| 27х2,5 | 1,9 | 24,0 | 937 |
| 33х2,5 | 1,9 | 25,8 | 1116 |
| 37х2,5 | 1,9 | 26,8 | 1234 |
| 2х4 | 1,5 | 10,4 | 148 |
| 3х4 | 1,5 | 11,0 | 192 |
| 4х4 | 1,5 | 12,0 | 240 |
| 2х6 | 1,5 | 12,0 | 196 |
| 3х6 | 1,5 | 12,7 | 260 |
| 4х6 | 1,5 | 13,8 | 327 |
| 2х10 | 1,5 | 13,4 | 278 |
| 3х10 | 1,5 | 14,2 | 378 |
| 4х10 | 1,5 | 15,5 | 483 |
| 2х16 | 1,5 | 16,0 | 403 |
| 3х16 | 1,5 | 17,0 | 557 |
| 4х16 | 1,7 | 19,1 | 735 |
| 2х25 | 1,7 | 19,0 | 590 |
| 3х25 | 1,7 | 20,2 | 822 |
| 4х25 | 1,7 | 22,2 | 1060 |
| 2х35 | 1,7 | 21,0 | 784 |
| 3х35 | 1,7 | 22,3 | 1106 |
| 4х35 | 1,9 | 25,0 | 1461 |
| 2х50 | 1,7 | 23,2 | 1060 |
| 3х50 | 1,9 | 25,1 | 1536 |
| 4х50 | 1,9 | 27,7 | 1999 |
| 2х70 | 1,9 | 28,0 | 1499 |
| 3х70 | 1,9 | 29,8 | 2142 |
| 4х70 | 1,9 | 33,0 | 2798 |
